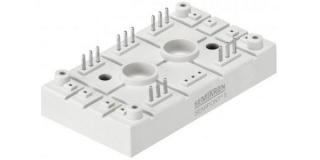

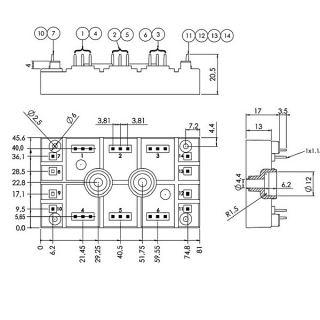

SKD115/16 — трёхфазный выпрямительный мост B6U в корпусе SEMIPONT® 5
| Обозначение |
Наименование |
Значение |
Единица измерения |
| VRRM |
Повторяющееся максимальное обратное напряжение |
1600 |
В |
| ID (Tс=85°C) |
Постоянный выходной ток всей схемы |
110 |
А |
| SEMIPONT®5 |
Количество в упаковке |
8 |
шт |
Полный Datasheet можно скачать с сайта SEMIKRON: http://www.semikron.com
Цены на сайте указаны для оптовых количеств.
| Обозначение |
Наименование |
Условия снятия характеристики |
Значение |
Единица измерения |
| ID |
Постоянный выходной ток всей схемы |
|
Tc = 85 °C |
110 |
А |
| Tc = 100 °C |
|
А |
| IFSM |
Бросок прямого тока диода (ударный ток) |
10 мс |
Tvj = 25 °C |
1200 |
А |
| Tvj = 125 °C |
1150 |
А |
| i2t |
Значение i2t |
8,3 … 10 мс |
Tvj = 25 °C |
7200 |
А2с |
| Tvj = 125 °C |
6600 |
А2с |
| VRSM |
Неповторяющееся максимальное обратное напряжение |
|
1600 |
В |
| VRRM |
Повторяющееся максимальное обратное напряжение |
|
1600 |
В |
| VDRM |
Повторяющееся максимальное напряжение в выключенном состоянии |
|
1600 |
В |
| VF |
(Постоянное) прямое напряжение |
Tvj = 25 °C; IF = 75 A |
max. 1,25 |
В |
| VT(TO) |
Прямое падение напряжения в открытом состоянии (пороговое напряжение) |
Tvj = 125 °C |
max. 0,8 |
В |
| rT |
Дифференциальное сопротивление во включенном состоянии, прямое дифференциальное сопротивление |
Tvj = 125 °C |
max. 7 |
мОм |
| IRD |
Постоянный ток в закрытом состоянии; Постоянный обратный ток |
VRD = VRRM; VDD = VDRM |
Tvj = 25 °C |
|
мА |
| Tvj = 125 °C |
|
мА |
| Rth(j-c) |
Тепловое сопротивление переход-корпус |
|
для чипа |
1,0 |
K/Вт |
| для модуля |
|
K/Вт |
| Tvj |
Эффективная температура p-n перехода |
|
-40 ... + 125 |
°C |
| Tstg |
Температура хранения |
|
- 40 ... + 125 |
°C |
| VISOL |
Напряжение испытания изоляции |
переменное напряжение 50Гц, |
1 мин |
3000 |
В |
| 1 c |
3600 |
В |
| Ms |
монтажный вращающий момент |
для крепления теплоотвода |
2,5 |
Н * м |
| m |
Масса модуля |
|
75 |
грамм |
