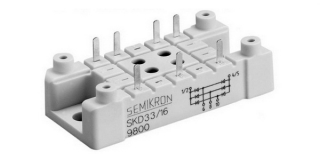

SKD33/04

SKD33/04
zoom Увеличить изображение
SKD33/04 SKD33/04 SKD33/04
Цена: 18.80 EUR
Напряжение (V): 400
Ток (A): ≤ 50

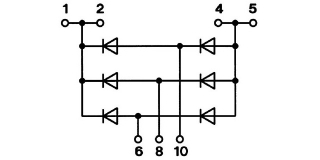

Конфигурация мостового модуля: Трёхфазный выпрямительный мост B6U

SKD33/04 — трёхфазный выпрямительный мост B6U в корпусе G 55

Обозначение Наименование Значение Единица измерения
VRRM Повторяющееся максимальное обратное напряжение 400 В
ID     (Ts=100 °C) Постоянный выходной ток всей схемы 33 А

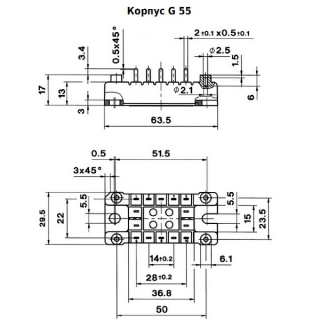

Корпус G 55 Количество в упаковке  12  шт



Полный Datasheet можно скачать с сайта SEMIKRON: http://www.semikron.com

Цены на сайте указаны для оптовых количеств.



Обозначение Наименование Условия снятия характеристики Значение Единица измерения
ID Постоянный выходной ток всей схемы   Ts = 106 °C 36 А
Ts = 110 °C 33 А
IFSM Бросок прямого тока диода (ударный ток) 10 мс Tvj = 25 °C 300 А
Tvj = 150 °C 240 А
i2t Значение i2t 8,3 … 10 мс Tvj  = 25 °C 450 А2с
Tvj = 150 °C 290 А2с
VRSM Неповторяющееся максимальное обратное напряжение   500 В
VRRM Повторяющееся максимальное обратное напряжение   400 В
VDRM Повторяющееся максимальное напряжение в выключенном состоянии   400 В
VF (Постоянное) прямое напряжение Tvj = 25 °C; IF = 50 A max. 1,6 В
VT(TO) Прямое падение напряжения в открытом состоянии (пороговое напряжение) Tvj = 150 °C max. 0,8 В
rT Дифференциальное сопротивление во включенном состоянии, прямое дифференциальное сопротивление Tvj = 150 °C max. 18 мОм
IRD Постоянный ток в закрытом состоянии; Постоянный обратный ток VRD = VRRM; VDD = VDRM Tvj = 25 °C max. 0,2 мА
Tvj = 150 °C 4 мА
Rth(j-s) Тепловое сопротивление переход-радиатор   для чипа 2,5 K/Вт
для модуля 0,417 K/Вт
Tvj Эффективная температура p-n перехода   - 40 ... + 150 °C
Tstg Температура хранения   - 40 ... + 125 °C
VISOL Напряжение испытания изоляции переменное напряжение 50Гц, 1 мин 3000 В
1 c 3600 В
Ms монтажный вращающий момент для крепления теплоотвода 2 ± 15 % Н · м
Mt монтажный вращающий момент для выводов   Н · м
m Масса модуля   30 грамм
