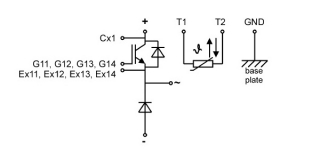

SEMiX604GAR12E4s — верхний IGBT чоппер (GAR) в корпусе SEMiX® 4s

Обозначение Наименование Значение Единица измерения
Unom номинальное напряжение 1200 В
ICnom длительно допустимый ток коллектора при максимальной температуре корпуса 600 А
SEMiX® 4s количество в упаковке 4 шт



Полный Datasheet можно скачать с сайта SEMIKRON: http://www.semikron.com

Цены на сайте указаны для оптовых количеств.

Предельно-допустимые характеристики (если не указано прочее значение, то полагается температра корпуса Tc = 25 °C)
Обозначение Наименование Условия снятия характеристики Значение Единица измерения
IGBT-транзистор
VCES напряжение коллектор-эмиттер при замкнутом затворе с эмиттером Tj = 25 °C 1200 В
IC ток коллектора Tj = 175 °C Tc = 25 °C 916 А
Tc = 80 °C 704 А
ICnom номинальный ток коллектора   600 А
ICRM повторяющийся максимальный ток коллектора ICRM = 3 x ICnom 1800 А
VGES напряжение затвор-эмиттер при замкнутом коллекторе с эмиттером   ± 20 В
tpsc устойчивость к короткому замыканию VCC = 800 В;     VGE <= 20 В; VCES <= 1200 В Tj = 150 °C 10 мкс

Tj температура перехода   - 40 ... + 175 °C
Обратный диод
IF прямой ток Tj = 175 °C Tc = 25 °C 707 A
Tc = 80 °C 529 A
IFnom номинальный ток   600 A
IFRM максимальный повторяющийся прямой ток IFRM = 3 x IFnom 1800 A
IFSM прямой ток перегрузки tимп = 10 мс; синусоидальная форма; Tj = 25 °C 3240 A
Tj температура перехода   - 40 ... + 175 °C
Свободный диод
IF прямой ток Tj = 175 °C Tc = 25 °C 707 A
Tc = 80 °C 529 A
IFnom номинальный прямой ток   600 A
IFRM максимальный повторяющийся прямой ток IFRM = 3 x IFnom 1800 A
IFSM прямой ток перегрузки tимп = 10 мс; синусоидальная форма; Tj  = 25 °C 3240 A
Tj температура перехода   - 40 ... 175 °C
Модуль
It(RMS)   Tterminal = 80 °C 600 A
Tstg температура хранения   - 40 ... + 125 °C
VISOL напряжение испытания изоляции переменное напряжение 50Гц, 1 минута 4000 В



Рабочие характеристики (если не указано прочее значение, то полагается температра корпуса Tc = 25 °C)
Обозначение Наименование Условия снятия характеристики Значение Единица измерения
мин. ном. макс.
IGBT-транзистор
VCE(sat) напряжение коллектор-эмиттер насыщения IC = 600 А; VGE = 15 В; на уровне кристалла Tj = 25 °C   1,8 2,05 B
Tj = 150 °C   2,2 2,4 B
VCE0 пороговое напряжение коллектор-эмиттер   Tj = 25 °C   0,8 0,9 B
Tj = 150 °C   0,7 0,8 B
rCE дифференциальное сопротивление открытого канала VGE = 15 В Tj = 25 °C   1,7 1,9 мОм
Tj = 150 °C   2,5 2,7 мОм
VGE(th) пороговое напряжение затвор-эмиттер VGE = VCE; IC = 24 мА 5,0 5,8 6,5 B
ICES коллекторно-эмиттерный ток отсечки при соединении затвора с эмиттером

VGE = 0;

VCE = 1200 В

 Tj = 25 °C     5,0 мА
Tj = 150 °C       мА
Cies входная емкость

VGE = 0;

VCE = 25 В

 f = 1 МГц   37,2   нФ
Coes выходная емкость f = 1 МГц   2,32   нФ
Cres обратная переходная емкость f = 1 МГц   2,04   нФ
QG заряд затвора VGE = - 8 В ... + 15 В   3400   нКл
RGint внутреннее сопротивление затвора Tj = 25 °C   1,25   Ом
td(on) длительность задержки включения

VCC = 600 В;

IC = 600 А;

VGE = ± 15 В;

RGon = 1,7 Ом;

RGoff = 6,9 Ом;

di/dton = 7100 А/мкс;

di/dtoff = 6350 А/мкс

 Tj = 150 °C   374   нс
tr время нарастания Tj = 150 °C   85   нс
Eon рассеиваемая энергия в процессе включения Tj = 150 °C   35   мДж
td(off) длительность задержки выключения Tj = 150 °C   1277   нс
tf время спада Tj = 150 °C   114   нс
Eoff рассеиваемая энергия в процессе выключения Tj = 150 °C   110   мДж
Rth(j-c) тепловое сопротивление переход-корпус для IGBT     0,049 K/Вт
Обратный диод
VF = VEC постоянное прямое напряжение, равное напряжению на эмиттере-коллекторе

IF = 600 А;

VGE = 0 В;        на уровне кристалла

 Tj = 25 °C   2,1 2,46 B
Tj = 150 °C   2,1 2,4 B
VF0 пороговое напряжение   Tj = 25 °C 1,1 1,3 1,5 B
Tj = 150 °C 0,7 0,9 1,1 B
rF сопротивление в открытом состоянии   Tj = 25 °C 1,1 1,4 1,6 мОм
Tj = 150 °C 1,7 1,9 2,1 мОм
IRRM максимальный ток обратного восстановления

IF = 600 А;

di/dtoff = 6000 A/мкс;

VGE = - 15В;

VCC = 600 В

 Tj = 150 °C   430   А
Qrr заряд восстановления Tj = 150 °C   100   мкКл
Err рассеиваемая энергия в процессе переключения диода на обратное напряжение Tj = 150 °C   44   мДж
Rth(j-c) тепловое сопротивление переход-корпус для обратного диода     0,086 K/Вт
Свободный диод
VF = VEC постоянное прямое напряжение, равное напряжению на эмиттере-коллекторе

IF = 600 A;

VGE = 0 В

 Tj = 25 °C   2,1 2,46 B
Tj = 150 °C   2,1 2,4 B
VF0 пороговое напряжение   Tj = 25 °C 1,1 1,3 1,5 B
Tj = 150 °C 0,7 0,9 1,1 B
rF сопротивление в открытом состоянии   Tj = 25 °C 1,1 1,4 1,6 мОм
Tj = 150 °C 1,7 1,9 2,1 мОм
IRRM максимальный ток обратного восстановления

IF = 600 А;

di/dtoff = 6000 A/мкс;

VGE = - 15В;

VCC = 600 В

 Tj = 150 °C   430   А
Qrr заряд восстановления Tj = 150 °C   100   мкКл
Err рассеиваемая энергия в процессе переключения диода на обратное напряжение Tj = 150 °C   44   мДж
Rth(j-c) тепловое сопротивление переход-корпус для свободного диода     0,086 K/Вт
Модуль
LCE паразитная индуктивность коллектора-эмиттера     22   нГн
RCC'+EE' суммарное переходное сопротивление выводов коллектора и эмиттера температура выводов полупроводника Tc = 25 °C   0,7   мОм
Tc = 125 °C   1,0   мОм
Rth(c-s) тепловое сопротивление корпус-теплоотвод для модуля   0,03   K/Вт
Ms монтажный вращающий момент для крепления теплоотвода с резьбой M5 3   5 Н · м
Mt монтажный вращающий момент для выводов с резьбой M6 2,5   5 Н · м
w масса       400 грамм
