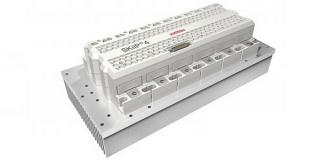

Предельно-допустимые характеристики (если не указано прочее значение, то полагается температра радиатора Ts = 25 °C) |
|
Обозначение |
Наименование |
Условия снятия характеристики |
Значение |
Единица измерения |
|

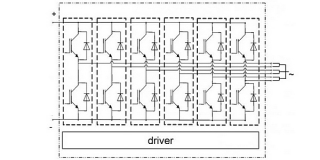

IGBT-транзистор |
|
VCES |
напряжение коллектор-эмиттер при замкнутом затворе с эмиттером |
Tj = 25 °C |
1200 |
В |
|
IC |
ток коллектора |
Tj = 175 °C |
Tc = 25 °C |
4664 |
А |
|
Tc = 70 °C |
3792 |
А |
|
ICnom |
номинальный ток коллектора |
|
3600 |
А |
|
Tj |
температура перехода |
|
- 40 ... + 175 |
°C |
|
Обратный диод |
|
IF |
прямой ток |
Tj = 175 °C |
Tc = 25 °C |
3558 |
A |
|
Tc = 70 °C |
2821 |
A |
|
IFnom |
номинальный ток |
|
3600 |
A |
|
VRRM |
повторяющееся максимальное обратное напряжение |
Tj = 25 °C |
1200 |
В |
|
Tj |
температура перехода |
|
- 40 ... + 175 |
°C |
|
Драйвер |
|
Vs |
первичное напряжение питания |
19,2 ... 28,8 |
В |
|
ViH |
Максимальное напряжение входного сигнала (высокий уровень) |
Vs +0,3 |
B |
|
dv/dt |
скорость нарастания и спада напряжения |
75 |
кВ/мкс |
|
fsw |
частота переключения |
10 |
кГц |
|
Система |
|
VCC |
напряжение питания коллектор-эмиттер |
|
900 |
В |
|
It(RMS) |
|
Для АС терминала; Tterminal < 115 °C |
500 |
A |
|
IFSM |
прямой ток перегрузки |
Tj = 175 °C; tимп = 10 мс; синусоидальная форма |
16547 |
А |
|
I2t |
|
Tj = 175 °C; tимп = 10 мс; диод |
1369 |
кА2с |
|
fout |
выходная частота цепи |
|
1 |
кГц |
|
Tstg |
температура хранения |
|
- 40 ... + 85 |
°C |
|
VISOL |
напряжение испытания изоляции |
DC, t = 1 c |
4300 |
В |
